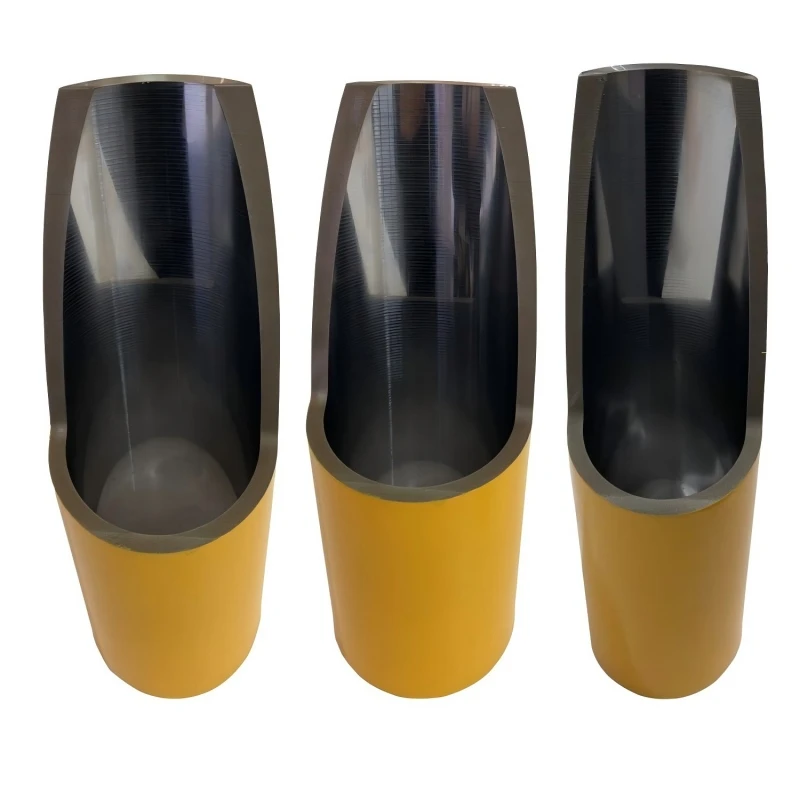

Ống mài cho xi lanh thủy lực
Trong thế giới kỹ thuật thủy lực, độ tin cậy và độ chính xác là-không thể thương lượng được. Đó là lý do tại sao ống được mài giũa là nền tảng cho hiệu suất và tuổi thọ của xi lanh thủy lực được sử dụng trong các ngành công nghiệp—từ xây dựng và ép phun cho đến các ứng dụng cần cẩu-hạng nặng.
Mô tả
Trong thế giới kỹ thuật thủy lực, độ tin cậy và độ chính xác là-không thể thương lượng được. Đó là lý do tại sao ống được mài giũa là nền tảng cho hiệu suất và tuổi thọ của xi lanh thủy lực được sử dụng trong các ngành công nghiệp-từ xây dựng và ép phun cho đến các ứng dụng cần cẩu hạng nặng-.
Được sản xuất theo các tiêu chuẩn quốc tế bao gồm DIN 2391, EN 10305, ASTM A519 và GB/T 3639, các ống mài giũa của chúng tôi được sản xuất từ-vật liệu cao cấp như ST52, E355, CK45, 4130, 4140, v.v., đảm bảo độ bền và độ bền vượt trội. Mỗi ống đều trải qua quá trình xử lý nhiệt chuyên dụng (BK+S) để tăng cường tính chất cơ học và khả năng chống mài mòn.
Có sẵn các đường kính ngoài từ 40 mm đến 480 mm và đường kính trong từ 30 mm đến 400 mm, các ống của chúng tôi có chiều dài cố định hoặc ngẫu nhiên lên đến 9 mét, được điều chỉnh để đáp ứng các yêu cầu cụ thể của khách hàng. Với dung sai đường kính trong được giữ ở mức H8–H9 và độ thẳng trong khoảng 0,5–1/1000, những ống này đảm bảo lắp ráp liền mạch và hiệu suất tối ưu.
Bề mặt bên trong được hoàn thiện với độ nhám vượt trội chỉ Ra 0,1–0,8 micron, đạt được thông qua quá trình mài giũa tiên tiến hoặc SKIVED và ROLLER BURNISHED (SRB). Điều này dẫn đến giảm ma sát, mài mòn tối thiểu và kéo dài tuổi thọ của vòng đệm và piston.
Hãy chọn những ống được mài giũa của chúng tôi để có độ chính xác, chất lượng và hiệu suất chưa từng có-được thiết kế nhằm giữ cho máy móc của bạn hoạt động trơn tru trong những điều kiện khắt khe nhất.
Thông số chi tiết
|
Ống mài cho xi lanh thủy lực |
||
|
Tiêu chuẩn |
DIN2391, EN10305, ASTM A519, GB/T 3639-200 |
|
|
Vật liệu |
Q355B Q355D C20,ST52,E355 SAE1026.CK45 4130 4140 STKM 13C |
|
|
Xử lý nhiệt |
BK+S |
|
|
Đặc điểm kỹ thuật |
Đường kính ngoài (mm) |
Đường kính trong (mm) |
|
40-480mm |
30-400mm |
|
|
Dung sai ID |
H8-H9 |
|
|
Chiều dài |
Chiều dài cố định, Chiều dài ngẫu nhiên (3--9m) hoặc theo yêu cầu của khách hàng |
|
|
Độ thẳng |
0.5-1/1000 |
|
|
độ nhám ID |
RA 0,1-0,8micron (tối đa) |
|
|
Công nghệ |
Honed & SRB (BỎ VÀ ĐÁNH GIÁ CON LĂN) |
|
|
Phạm vi |
Ống mài cho xi lanh thủy lực, cần trục quay, máy phun và ứng dụng máy xây dựng |
|
1. Thành phần hóa học
|
Mác thép |
Thành phần hóa học% |
||||||||
|
C |
Sĩ |
Mn |
P |
S |
Cr |
Ni |
V |
trí tuệ nhân tạo |
|
|
Nhỏ hơn hoặc bằng |
Lớn hơn hoặc bằng |
||||||||
|
C20 |
0.17-0.24 |
0.17-0.37 |
0.15-0.65 |
0.035 |
0.025 |
0.250 |
0.250 |
/ |
/ |
|
CK45 |
0.42-0.5 |
0.17-0.37 |
0.5-0.8 |
0.025 |
0.025 |
0.250 |
0.300 |
/ |
/ |
|
Q355B |
Nhỏ hơn hoặc bằng 0,2 |
Nhỏ hơn hoặc bằng 0,5 |
1.0-1.6 |
0.030 |
0.030 |
0.030 |
0.250 |
0.080 |
0.015 |
|
Q355D |
Nhỏ hơn hoặc bằng 0,2 |
Nhỏ hơn hoặc bằng 0,5 |
1.0-1.6 |
0.030 |
0.025 |
0.250 |
0.250 |
0.150 |
/ |
|
E355(ST52) |
Nhỏ hơn hoặc bằng 0,22 |
Nhỏ hơn hoặc bằng 0,55 |
Nhỏ hơn hoặc bằng 1,6 |
0.025 |
0.025 |
0.250 |
0.250 |
/ |
/ |
|
SAE1026 |
0.22-0.28 |
0.15-0.35 |
0.6-0.9 |
0.040 |
0.050 |
/ |
/ |
/ |
/ |
|
4130 |
0.28-0.33 |
0.15-0.35 |
0.4-0.6 |
0.040 |
0.040 |
0.80-1.10 |
/ |
/ |
/ |
|
4140 |
0.36-0.43 |
0.15-0.35 |
0.705-1.0 |
0.040 |
0.040 |
0.80-1.10 |
/ |
/ |
/ |
2. Tài sản cơ khí:
|
Điều kiện giao hàng |
Thành phẩm nguội (cứng) (BK) |
Mát mẻ và giảm căng thẳng-(BK+S) |
|||
|
Mác thép |
Rm MPa |
Độ giãn dài A5% |
Rm MPa |
ReH Mpa |
Độ giãn dài A5% |
|
C20 |
Lớn hơn hoặc bằng 550 |
Lớn hơn hoặc bằng 5 |
Lớn hơn hoặc bằng 520 |
Lớn hơn hoặc bằng 375 |
Lớn hơn hoặc bằng 15 |
|
CK45 |
Lớn hơn hoặc bằng 645 |
Lớn hơn hoặc bằng 5 |
Lớn hơn hoặc bằng 600 |
Lớn hơn hoặc bằng 520 |
Lớn hơn hoặc bằng 10 |
|
Q355B |
Lớn hơn hoặc bằng 640 |
Lớn hơn hoặc bằng 5 |
Lớn hơn hoặc bằng 600 |
Lớn hơn hoặc bằng 520 |
Lớn hơn hoặc bằng 14 |
|
Q355D |
Lớn hơn hoặc bằng 640 |
Lớn hơn hoặc bằng 5 |
Lớn hơn hoặc bằng 600 |
Lớn hơn hoặc bằng 520 |
Lớn hơn hoặc bằng 14 |
|
E355(ST52) |
Lớn hơn hoặc bằng 640 |
Lớn hơn hoặc bằng 5 |
Lớn hơn hoặc bằng 600 |
Lớn hơn hoặc bằng 520 |
Lớn hơn hoặc bằng 14 |
|
SAE1026 |
Lớn hơn hoặc bằng 640 |
Lớn hơn hoặc bằng 5 |
Lớn hơn hoặc bằng 600 |
Lớn hơn hoặc bằng 520 |
Lớn hơn hoặc bằng 15 |
3. Dung sai:
|
Sức chịu đựng |
Dung sai ID |
Dung sai độ dày của tường |
||||
| Kích thước của ID | H8 | H9 | H10 |
<120mm(O.D) Lớn hơn hoặc bằng 120mm đến 210mm >210mm |
±5% ±7.5% ±10% |
|
|
30 |
0.033 |
0.052 |
0.084 |
|||
|
>30-50 |
0.039 |
0.062 |
0.1 |
|||
|
>50-80 |
0.046 |
0.074 |
0.12 |
|||
|
>80-120 |
0.054 |
0.087 |
0.14 |
|||
|
>120-180 |
0.063 |
0.1 |
0.16 |
|||
|
>180-250 |
0.072 |
0.115 |
0.185 |
|||
|
>250-315 |
0.081 |
0.13 |
0.21 |
|||
|
>315-400 |
0.089 |
0.14 |
0.23 |
|||
4.Biểu mẫu xử lý
|
Hình thức xử lý |
I.Dmm |
Chiều dài |
Độ thẳng |
dung sai ID |
Độ nhám ID (RA) |
|
Được mài giũa |
40-500 |
Nhỏ hơn hoặc bằng 12M |
0.5-1/1000 |
H8-H9 |
0,4-0,8um |
|
TSGTKS |
50-250 |
Nhỏ hơn hoặc bằng 12M |
0.5-1/1000 |
H8 |
0,1-0,4um |
